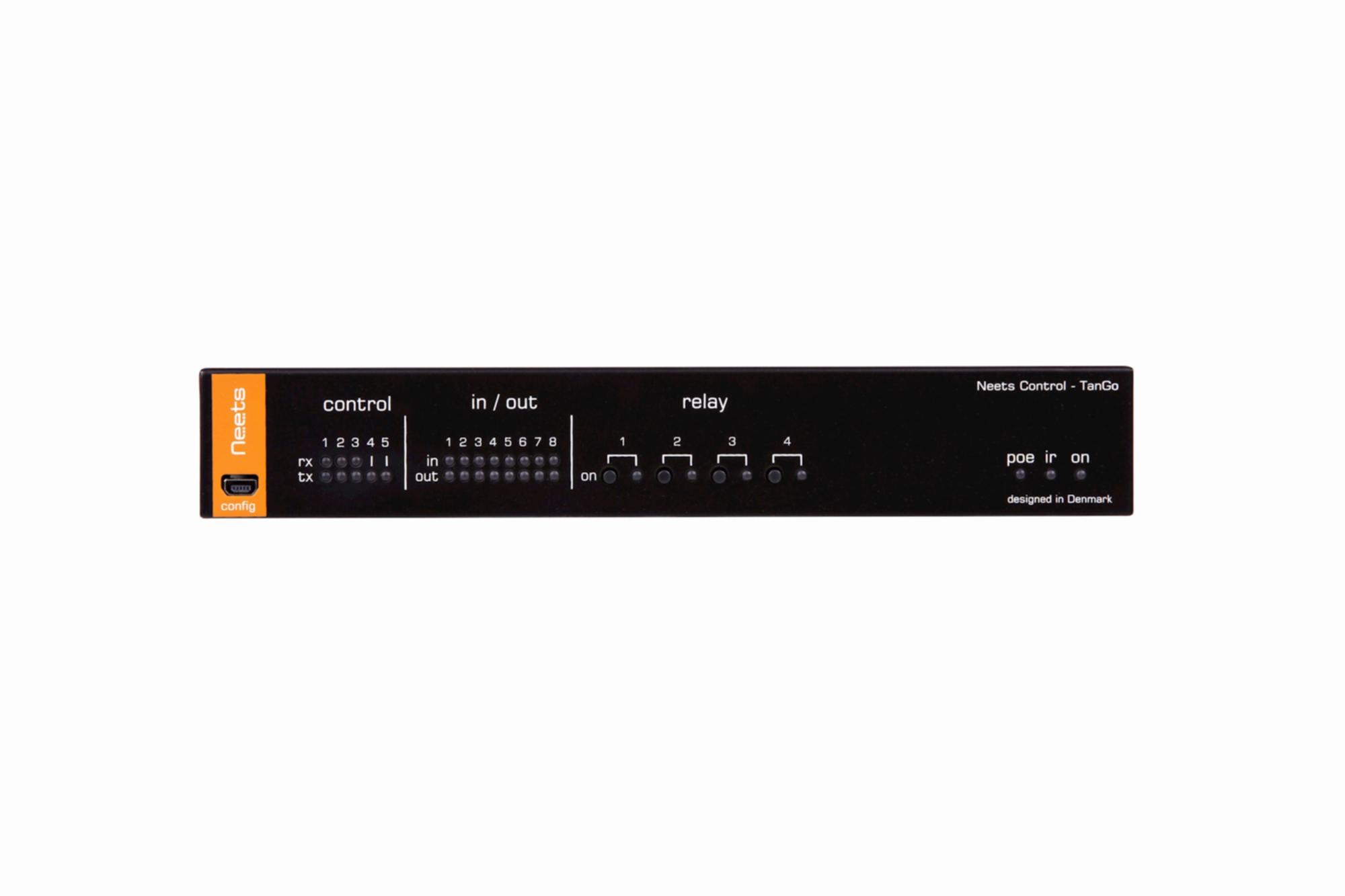

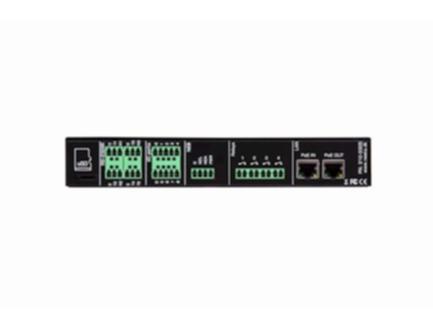

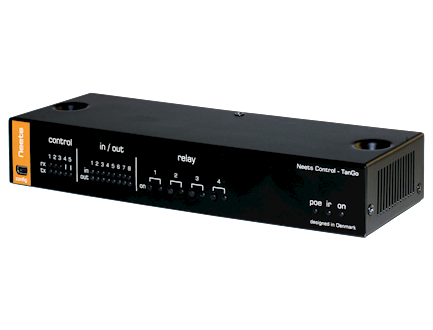

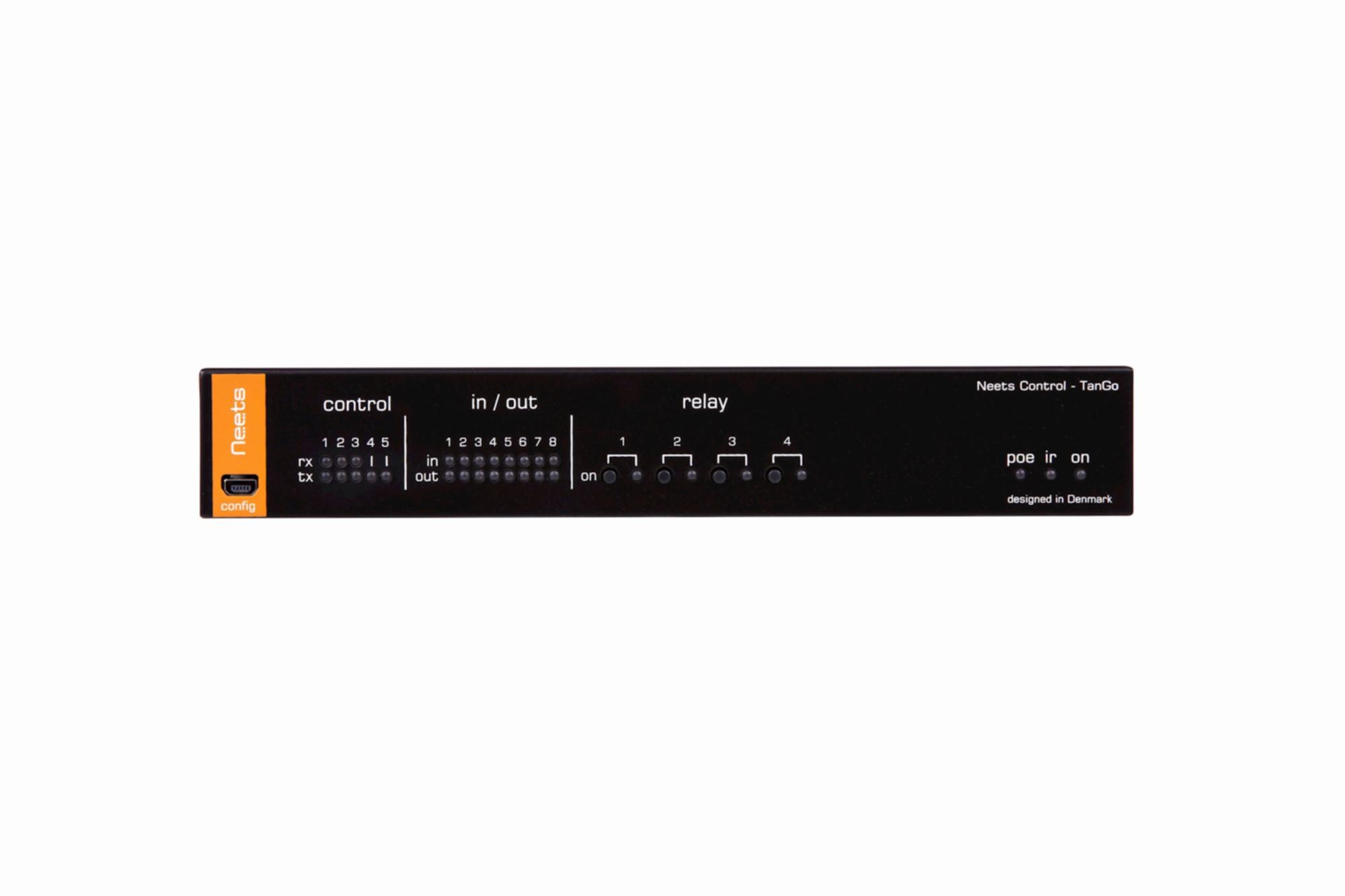

Neets TanGo

A Tango a Neets központi vezérlők zászlós hajója.


  • A felprogramozott funkciókat érintőképernyőről vagy nyomógombról is elérhetjük, előbbivel POE –n keresztül tetszőleges grafikai dizájnnal ellátva.
  • A Tango-ba beépítették a kollaborációs eszközökkel történő integrációt (p.Barco clickshare)
  • A beépített 4 reléporton keresztül külső eszközöket lehet róla vezérelni
  • Rack-ezhető vagy különálló egységként is elhelyezhető.




  • -3 db Bi-directional RS-232 port vagy IR port
    Használható projektorok, monitorok, erősítők, egyéb A/V eszközök vezérléséhez, visszacsatolási funkcióval.
  • 2 db Uni-directional RS-232 vagy IR port
    A/V eszközök irányába történő parancsok küldésére használható portok.
  • 8 db GP I/O port
    Szenzorok, relék kimenet vagy bemenetkénti támogatásához.
  • 4 db beépített kisfeszültségű relé
    Külső eszközök vezérléséhez, pl. motoros vászon.
  • Ethernet port
    10 db LAN eszköz vezérléséhez , Central Colntrol és Project Designer szoftver illetve grafikus interfész eléréséhez.
  • Power over Ethernet (PoE)
    PoE IN a TanGo tápellátásához és PoE OUT pl. Neets Touch panel tápellátásához.
  • Email-es figyelmeztetés funkció
    Pl. projektor izzó óraállás, szűrő óraállás
  • 1 NEB port (Neets Expansion Bus)
    A NEB porton a Tango-hoz hozzárendelhető további 5 db Neets extra keypad vagy szint szabályzó (nahgerő, fény stb).
  • 1 front USB port
    Rendszer konfigurációs port.
  • A Tango előlapján beépített, tanítható IR kód vevő van
    Könnyen rögzíthetjük külső eszközök távirányítóivall elérhető funkciókat
  • PoE tápellátás
    (A Tango tápellátásához kompatibilis POE tápfeladó nem része a csomagnak.) Link to compliant PoE Injector




Specifikációk

RS-232 / IR port:

Ports: 3 x bidirectional and 2 x unidirectional

Baud rate 1200 – 115200 bit/sec

Data bits 7, 8

Parity Even, Odd, None

Stop bits1, 2

IR frequency400 Hz to 500 KHz

Connector3 pin screw block


IR learn:

IR Learn frequency 1 KHz to 150 KHz


Input / Output:

Ports 8 x I/O

Input trigger low< 1VDC

Input trigger high> 4VDC

Output type Open drain

Isolated output No

Max voltage load24 VDC

Max current 0.5 A

Connector 4 pin screw block


Relay Output:

Voltage max30 VDC

Current max0.5 A

Connector 2 pin screw block


Network (LAN):

Speed 10 / 100 Mbit

Duplex modes Half or Full

DHCP Default off

Default IP 192.168.254.252

Default gateway 192.168.1.1

Default subnet mask 255.255.255.0


PoE – Power over Ethernet:

TanGo is IEEE 802.3 compliant. This entails it will work with both 802.3af and 802.3at devices


Note: PoE Injector not included. Use PoE Injector (Product Item number: 302-000508)


General:

Width:218 mm

Height:37 mm

Depth:70 mm

Width:8,58 inches

Height:2,76 inches

Depth:1,46 inches

Weight:0.5 kg.

Shipping weight:1.0 kg.

Shipping dimension: 282 mm / 188 mm /

(W/D/H)55 mm

Storage temperature -20 °C to 50 °C

Storage moistureNon-condensing

Operation temperature 0 °C to 30 °C

Operation moisture Non-condensing


Product number:

310-0305TanGo


Approvals:

IEC/EN61000-6-1

IEC/EN61000-6-2

FCCPart 15, Class A

CE
